低功耗的2.4GHz ZigBee模块 节省时间和成本
ETRX35x系列模块是低功耗的2.4GHz ZigBee模块。它是基于 的Ember EM351和EM357单芯片ZigBee解决方案，是结合ZigBee PRO兼容的EmberZNet网格堆叠。使用简单的AT样式命令界面可以轻松集成到广泛的应用程序和 的硬件设计中。该模块的独特的AT式命令行界面允许设计师可以快速集成ZigBee技术复杂软件工程。AT命令集的可配置功能通常允许ETRX35x无需额外的主机微控制器，这样可节省更多的集成时间和成本。
ETRX35x模块还可以与定制固件一起使用，同时代表定制固件的理想平台开发与Ember开发套件结合使用。这一代模块易于集成到任何设备，无需RF经验和专业知识。 利用Ember ZNet ZigBee堆栈，ETRX35x使产品能够添加强大的无线网络能力。ETRX35x还提供快速集成的机会，尽可能缩短了产品上市时间。

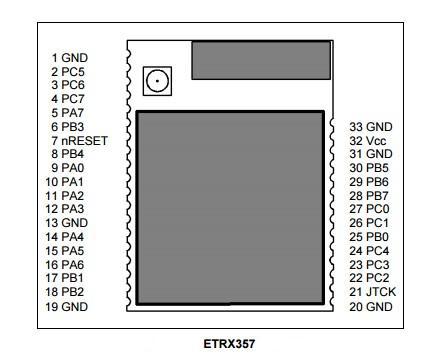

图：模块引脚图（顶视图）
ETRX35x系列模块特性
• 小型：SMT模块仅25mm x 19mm
• 侧面搪瓷，方便焊接和光学检查
• 2个天线选项：集成芯片天线或U.FL同轴连接器
• 业界 个基于ARM Cortex-M3的ZigBee系列模块
• 行业标准JTAG编程和通过Ember InSight端口进行实时网络级调试
• 192kB（ETRX357）和128kB（ETRX351）闪存和12k字节的RAM
• 多种睡眠模式， 深度睡眠电流低于1μA
• 宽电源电压范围（2.1至3.6V）
•外部可以添加可选32.768kHz表芯
• 模块附带标准Telegesis AT命令接口基于ZigBee PRO功能集
• 路由器或协调器可以充当终端设备
• 24条通用I/O线包括模拟输入（可以访问EM35x的所有GPIO）
• 固件通过串口或空中升级（密码保护）
• 硬件支持AES-128加密
• CE，FCC和IC合规性，FCC模块化认证
• 工作温度范围：-40°C至+ 85°C
• 长距离版本，链路预算高达124dB可用相同的形状因子

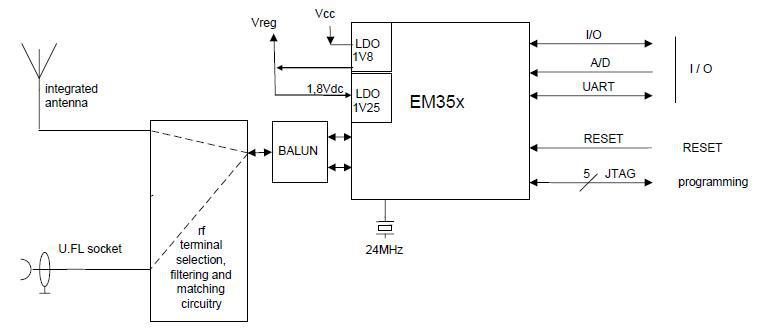

图：硬件图
无线电功能
• 基于Ember EM351或EM357单芯片ZigBee解决方案
• 2.4GHz ISM频段
• 空中数据速率：250kbit/s
• 16个通道（IEEE802.15.4通道11至26）
• 输出功率：+ 3dBm（升压模式下为+ 8dBm）
• 高灵敏度：-100dBm（升压模式下为-102dBm）通常为@ 1％的包错误率
• RX电流：26mA
• TX电流：3dBm时为31mA
• 强大的Wi-Fi和蓝牙共存
应用
• AMR - ZigBee智能能源应用
• 无线警报和安全
• 家庭/楼宇自动化
•无线传感器网络
• M2M工业控制
• 照明和通风控制
• 远程监控
• 环境监测和控制
开发套件
• 包含所有必需的新开发工具包快速设置网状网络并评估范围性能的ETRX35x及其远程版本
• AT式软件界面命令字典可以修改为大批量客户
• 可根据要求提供定制软件开发
示例AT样式命令
AT + BCAST 发送广播
AT + UCAST：<address>发送单点广播
AT + EN 建立PAN网络
AT + JN 加入PAN
